Piston thủy lực là một bộ phận cốt lõi trong các hệ thống thủy lực, đóng vai trò then chốt trong việc chuyển đổi năng lượng thủy lực thành cơ năng. Hiểu rõ về cấu tạo và nguyên lý hoạt động của piston thủy lực sẽ giúp chúng ta đánh giá cao hơn vai trò của nó trong vô số ứng dụng công nghiệp hiện đại.

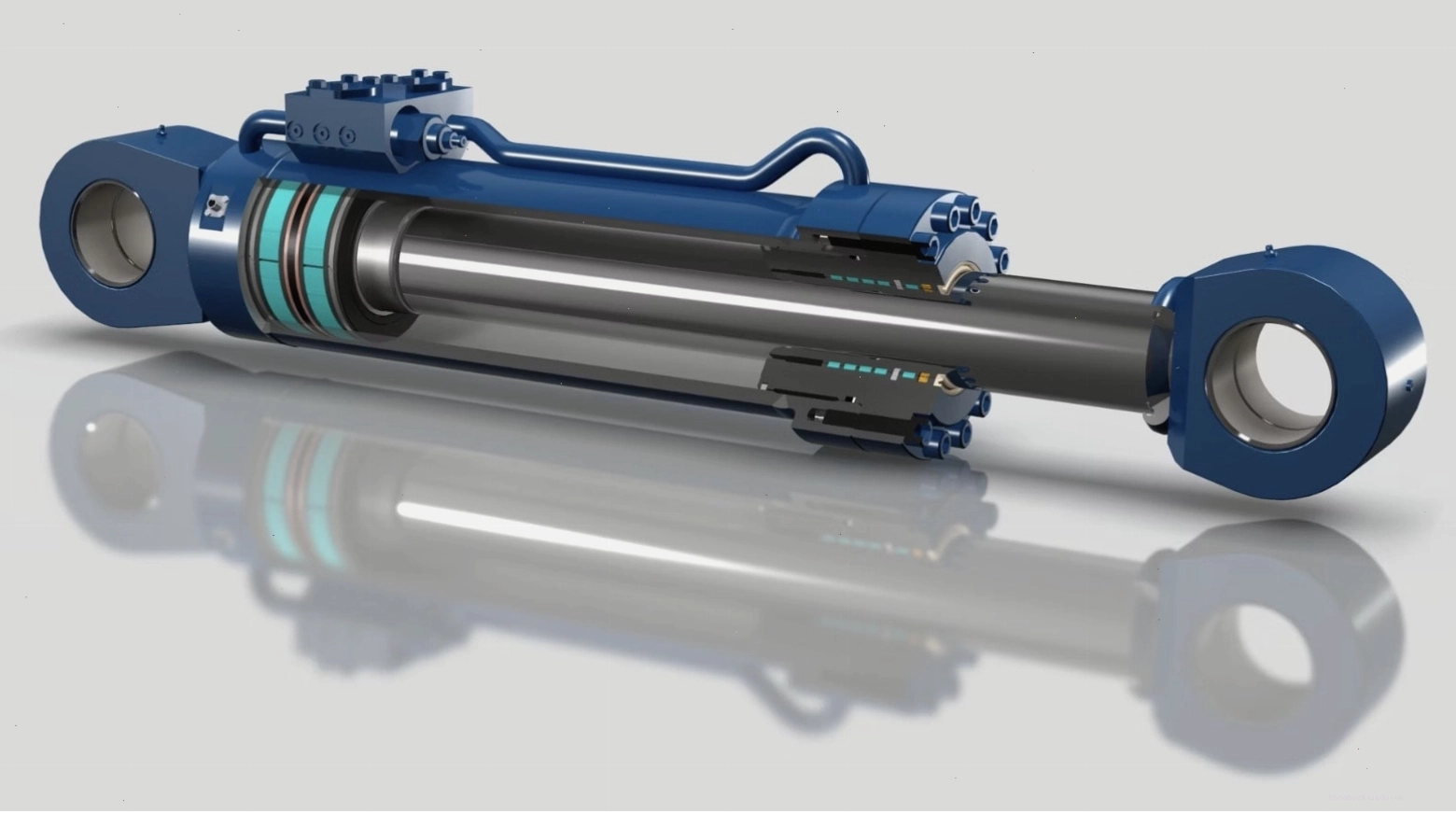

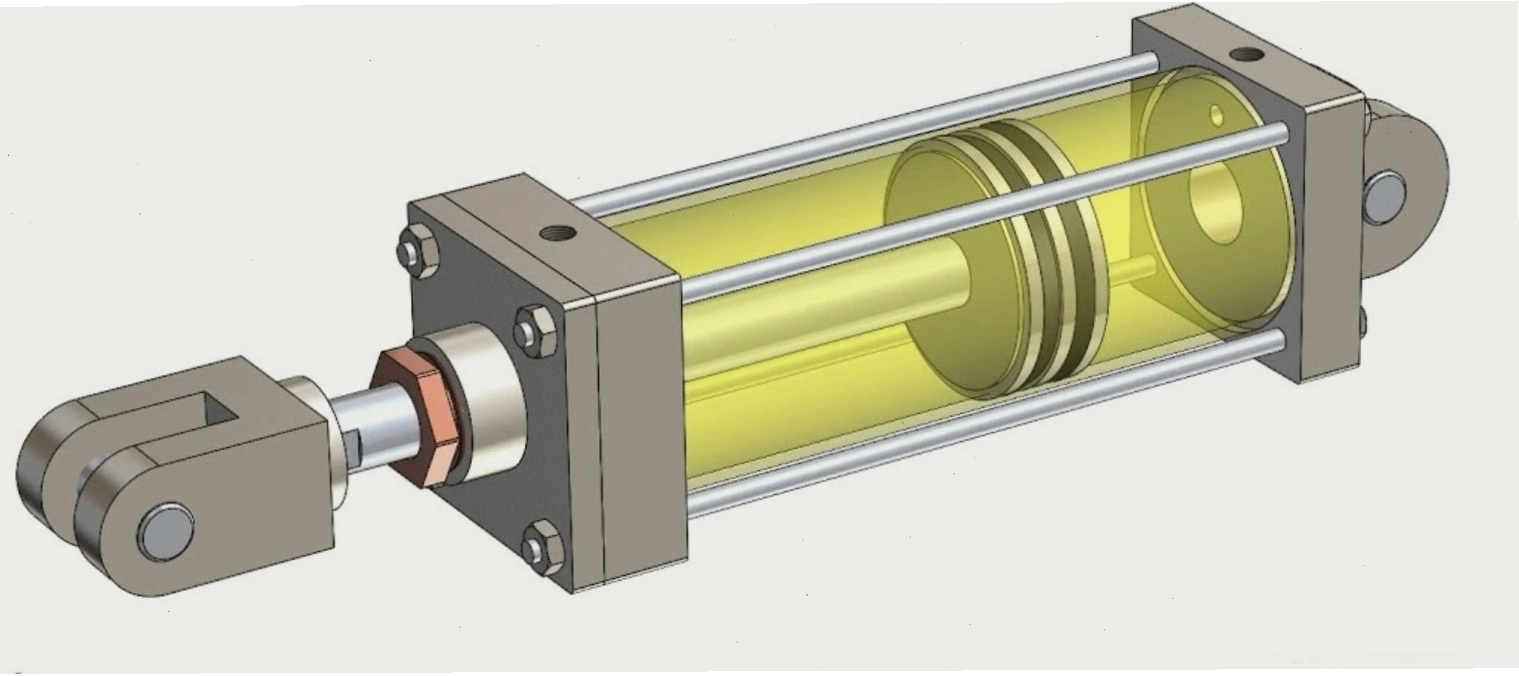

Cấu tạo chi tiết của một piston thủy lực
Một piston thủy lực điển hình bao gồm các bộ phận chính sau đây, mỗi bộ phận đảm nhận một chức năng riêng biệt để hệ thống hoạt động trơn tru:
- Xi lanh (Cylinder Barrel): Là bộ phận hình trụ rỗng, có bề mặt bên trong được gia công với độ chính xác cao để piston có thể di chuyển mượt mà. Xi lanh chịu áp lực lớn từ chất lỏng thủy lực.
- Piston (Piston Head): Là một đĩa hoặc khối hình trụ di chuyển bên trong xi lanh. Piston được gắn với một trục (rod) để truyền lực ra bên ngoài.
- Trục piston (Piston Rod): Là thanh kim loại nối liền với piston, có nhiệm vụ truyền lực di chuyển của piston ra khỏi xi lanh để tác động lên các bộ phận khác của máy móc. Một đầu của trục piston được gắn chặt vào piston, đầu còn lại thường được kết nối với cơ cấu chấp hành.
- Phớt chắn dầu (Seals): Bao gồm phớt làm kín và phớt chắn bụi. Phớt làm kín có nhiệm vụ ngăn chặn sự rò rỉ của dầu thủy lực giữa piston và xi lanh, cũng như giữa trục piston và nắp xi lanh. Phớt chắn bụi giúp ngăn bụi bẩn xâm nhập vào bên trong xi lanh, bảo vệ các chi tiết khỏi bị mài mòn.
- Nắp xi lanh (End Caps/Glands): Bao gồm nắp trước và nắp sau, dùng để bịt kín hai đầu của xi lanh. Nắp trước thường chứa bộ phận làm kín cho trục piston, còn nắp sau có thể là nơi lắp đặt cổng cấp/thoát dầu.
Nguyên lý hoạt động cơ bản của piston thủy lực
Nguyên lý hoạt động của piston thủy lực dựa trên định luật Pascal, phát biểu rằng áp suất tác dụng lên chất lỏng kín sẽ truyền đi nguyên vẹn theo mọi hướng.

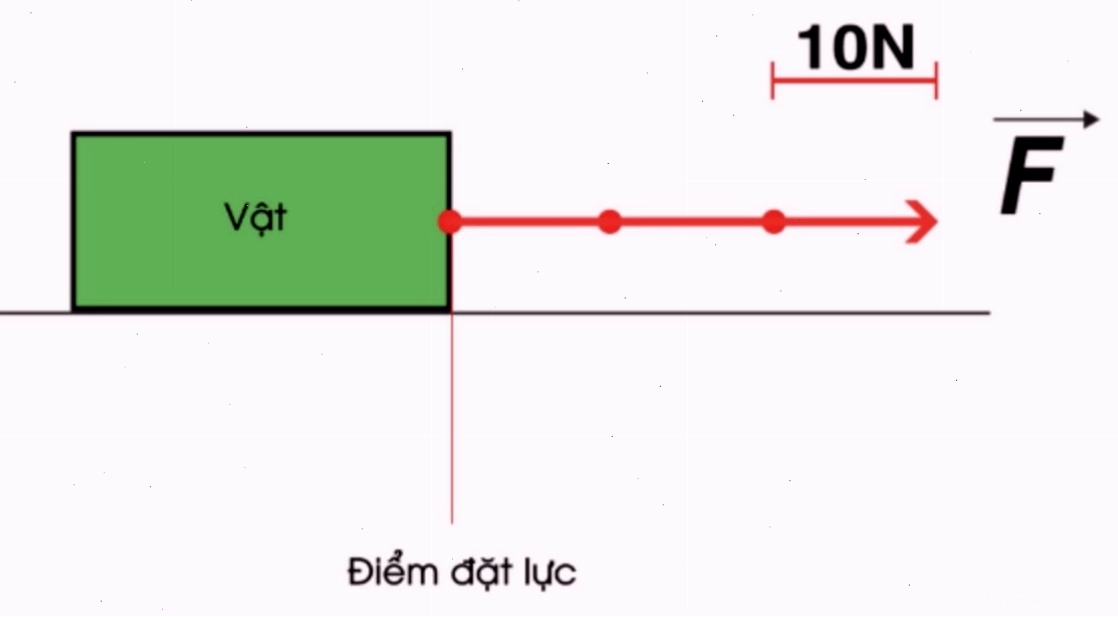

Khi dầu thủy lực được bơm vào một khoang của xi lanh, áp suất của dầu sẽ tác dụng lên bề mặt piston. Lực này, nhân với diện tích của piston, sẽ tạo ra một lực đẩy F. Công thức tính lực đẩy xi lanh được xác định như sau:
F = P x A
Trong đó:
- F là lực tác dụng lên piston (N).
- P là áp suất thủy lực (Pa).
- A là diện tích bề mặt của piston (m²).
Quá trình này diễn ra ngược lại khi dầu được cấp vào khoang đối diện, tạo ra lực kéo hoặc đẩy theo hướng ngược lại. Đường kính piston và áp suất hoạt động là hai yếu tố quyết định trực tiếp đến khả năng sinh lực của xi lanh thủy lực.
Các loại piston thủy lực phổ biến
Piston thủy lực được phân loại dựa trên nhiều tiêu chí, trong đó phổ biến nhất là dựa vào cấu tạo và nguyên lý hoạt động:
- Xi lanh tác động đơn (Single-acting cylinder): Chỉ có một cổng cấp dầu, piston được đẩy ra bởi áp suất thủy lực và quay về vị trí ban đầu nhờ trọng lực hoặc lò xo.
- Xi lanh tác động kép (Double-acting cylinder): Có hai cổng cấp dầu, cho phép piston di chuyển theo cả hai hướng (tiến và lùi) dưới sự điều khiển của áp suất thủy lực. Đây là loại phổ biến nhất trong công nghiệp.
- Xi lanh thủy lực điện (Electric hydraulic cylinder): Kết hợp động cơ điện và hệ thống thủy lực để tạo ra chuyển động. Loại này mang lại sự linh hoạt và điều khiển chính xác hơn.
Ứng dụng đa dạng của piston thủy lực trong công nghiệp
Nhờ khả năng tạo ra lực lớn và chuyển động chính xác, piston thủy lực được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Máy xây dựng: Xe đào, xe ủi, cần cẩu, máy nâng đều sử dụng xi lanh thủy lực để vận hành các bộ phận như tay gầu, lưỡi ủi, cần nâng.
- Hệ thống nâng hạ: Thang máy, xe nâng hàng, bàn nâng thủy lực hoạt động dựa trên nguyên lý của xi lanh thủy lực.
- Ngành công nghiệp nặng: Máy ép, máy dập kim loại, máy sản xuất nhựa sử dụng piston thủy lực để tạo lực ép lớn.
- Sản xuất và chế tạo: Trong các dây chuyền lắp ráp tự động, robot công nghiệp, máy công cụ CNC, piston thủy lực đóng vai trò quan trọng trong việc di chuyển và định vị chi tiết.
- Nông nghiệp: Máy kéo, máy gặt đập liên hợp, các thiết bị nông nghiệp khác cũng sử dụng hệ thống thủy lực để vận hành.
- Ngành hàng hải và hàng không: Các hệ thống lái, cơ cấu đóng mở cửa, hệ thống hạ cánh máy bay cũng ứng dụng công nghệ thủy lực.
Bảo dưỡng và lưu ý khi sử dụng piston thủy lực
Để đảm bảo piston thủy lực hoạt động hiệu quả và bền bỉ, việc bảo dưỡng định kỳ là vô cùng cần thiết:
- Kiểm tra mức dầu thủy lực: Đảm bảo mức dầu luôn đủ và chất lượng dầu được duy trì tốt. Thay dầu định kỳ theo khuyến cáo của nhà sản xuất.
- Kiểm tra phớt làm kín: Phát hiện sớm các dấu hiệu rò rỉ dầu để kịp thời thay thế phớt, tránh làm giảm hiệu suất và gây hư hỏng cho các bộ phận khác.
- Vệ sinh bên ngoài xi lanh: Giữ cho xi lanh luôn sạch sẽ, tránh bụi bẩn bám vào trục piston có thể gây trầy xước bề mặt bên trong.
- Kiểm tra các kết nối: Đảm bảo các đường ống dẫn dầu, các khớp nối được siết chặt, không bị rò rỉ.
- Tránh quá tải: Vận hành piston thủy lực trong giới hạn áp suất và tải trọng cho phép để tránh hư hỏng.

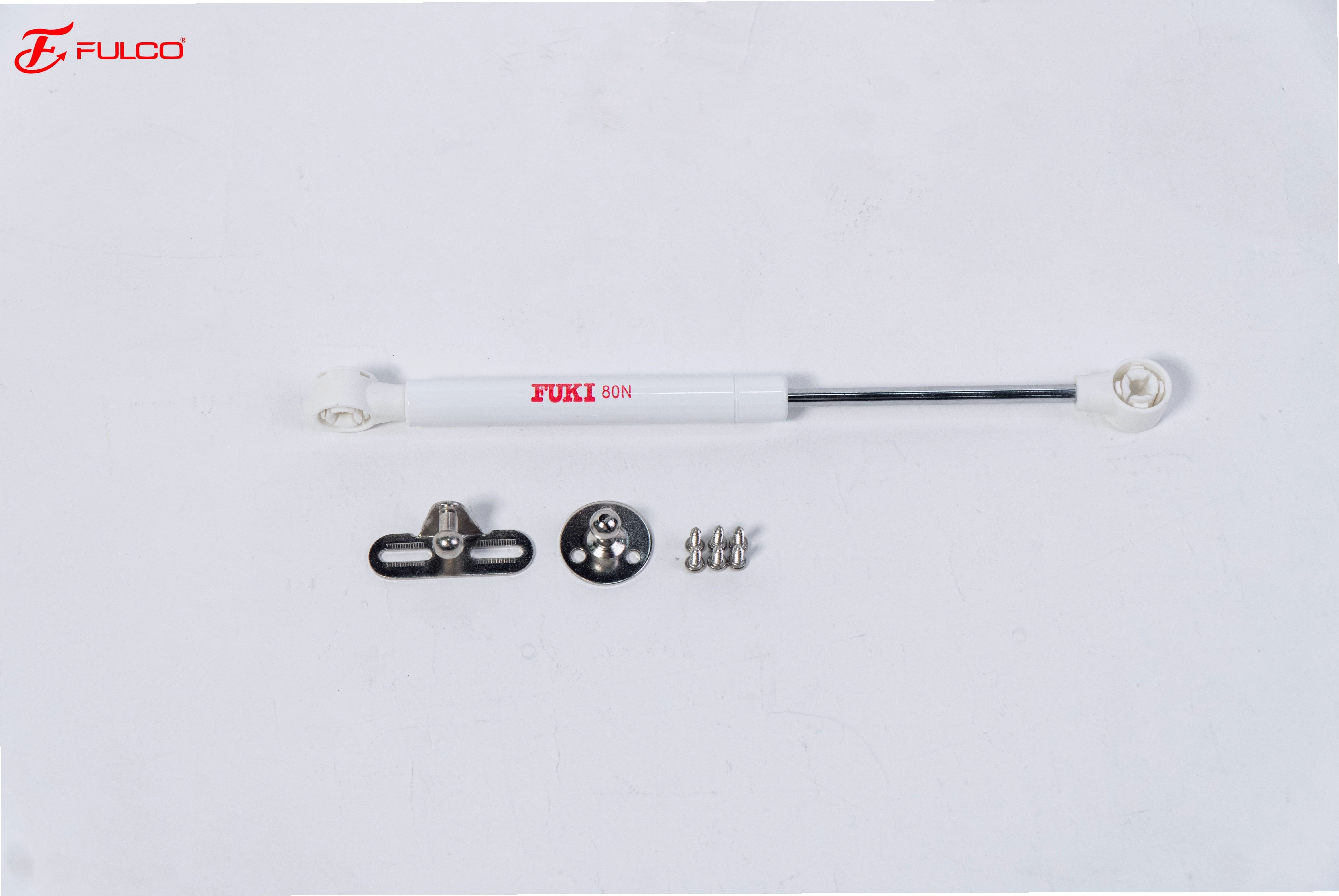

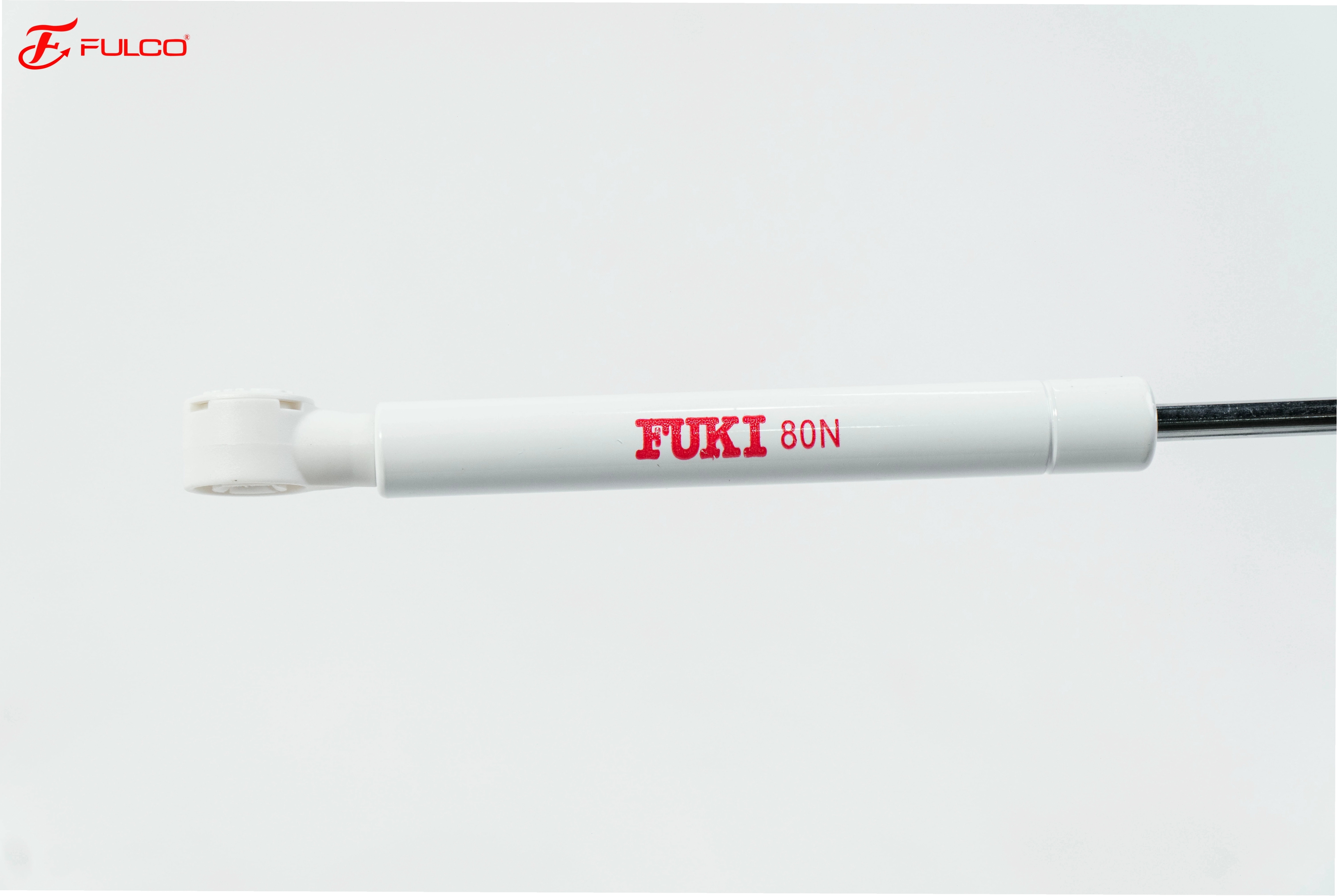

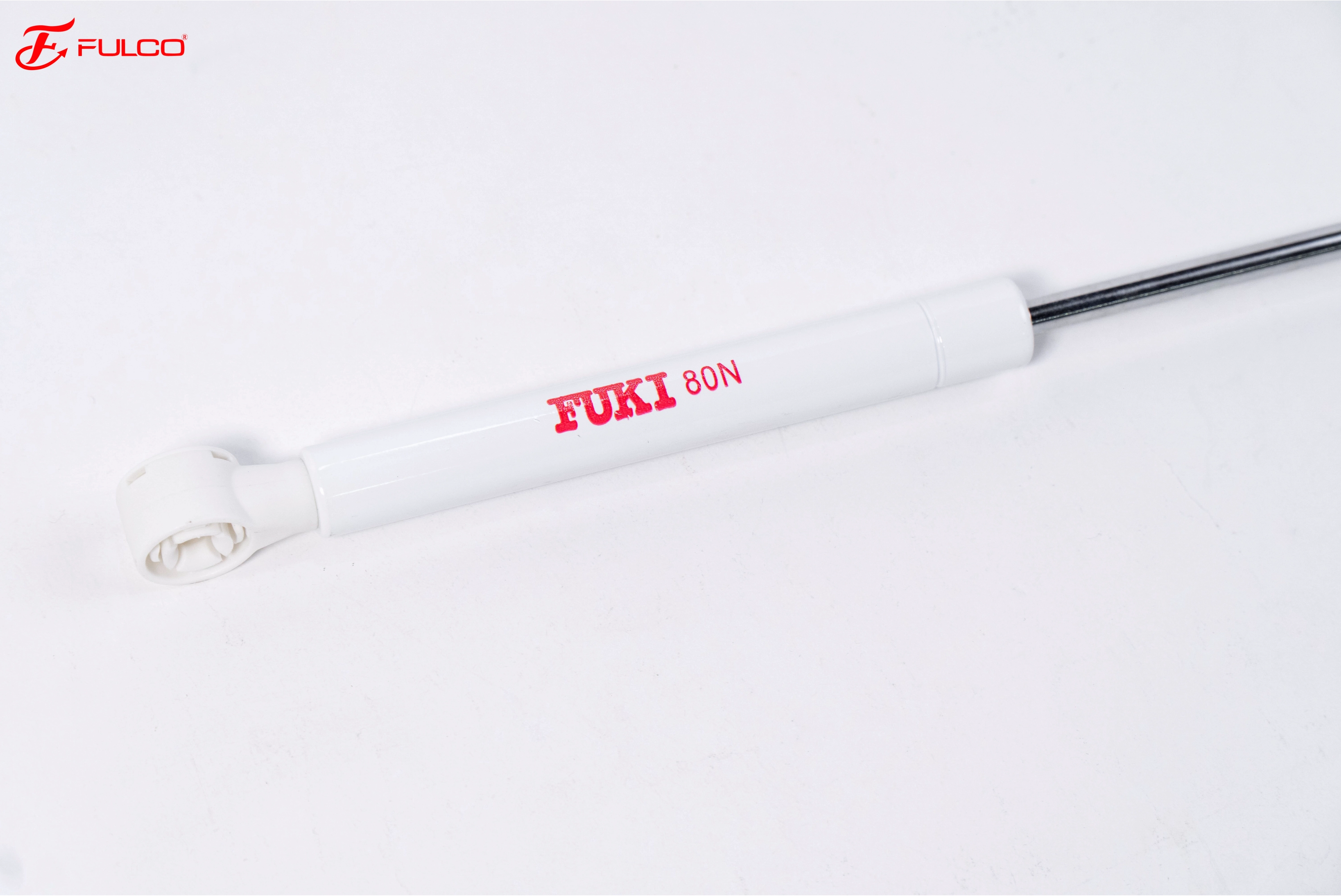

Piston thủy lực, dù là loại nhỏ như piston thủy lực mini hay các loại piston thủy lực Hafele dùng cho nội thất, đều cần được chăm sóc đúng cách để phát huy tối đa công năng.
Kết luận
Piston thủy lực là một thành phần không thể thiếu trong nhiều hệ thống máy móc và thiết bị công nghiệp. Với cấu tạo thông minh và nguyên lý hoạt động dựa trên áp suất chất lỏng, chúng mang lại khả năng sinh lực mạnh mẽ, sự ổn định và độ chính xác cao. Việc lựa chọn đúng loại piston thủy lực phù hợp với yêu cầu ứng dụng, cùng với chế độ bảo dưỡng định kỳ, sẽ đảm bảo hệ thống hoạt động hiệu quả, tối ưu hóa năng suất và kéo dài tuổi thọ thiết bị. Nếu bạn đang tìm kiếm giải pháp thủy lực tin cậy, hãy cân nhắc kỹ lưỡng các yếu tố về cấu tạo, khả năng chịu tải và môi trường hoạt động để đưa ra lựa chọn tối ưu nhất cho nhu cầu của mình.
