Giới thiệu về bánh răng hành tinh
Trong thế giới kỹ thuật cơ khí, hệ thống bánh răng hành tinh đóng vai trò cực kỳ quan trọng, đặc biệt là trong các ứng dụng yêu cầu sự truyền động chính xác và hiệu quả. Khái niệm bánh răng hành tinh không còn xa lạ với những người làm trong lĩnh vực ô tô, robot công nghiệp hay các máy móc phức tạp. Tuy nhiên, để hiểu sâu về cấu tạo và nguyên lý hoạt động của nó là điều không phải ai cũng nắm rõ. Bài viết này sẽ đi sâu phân tích chi tiết về bộ truyền động đặc biệt này.
Bánh răng hành tinh là gì?

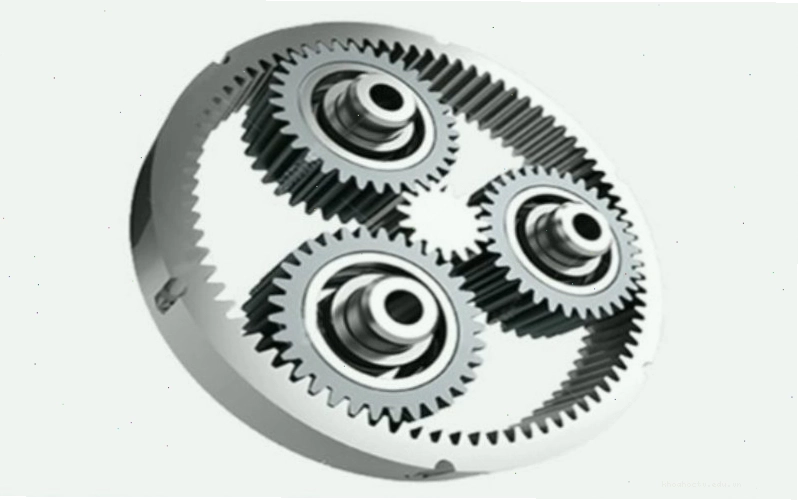

Bánh răng hành tinh là gì là câu hỏi được nhiều người quan tâm. Về bản chất, đây là một loại hộp số giảm tốc hoặc cơ cấu truyền động, được thiết kế với các bánh răng quay quanh một bánh răng trung tâm giống như các hành tinh quay quanh mặt trời. Cấu trúc này mang lại nhiều ưu điểm vượt trội so với các loại hộp số truyền thống.

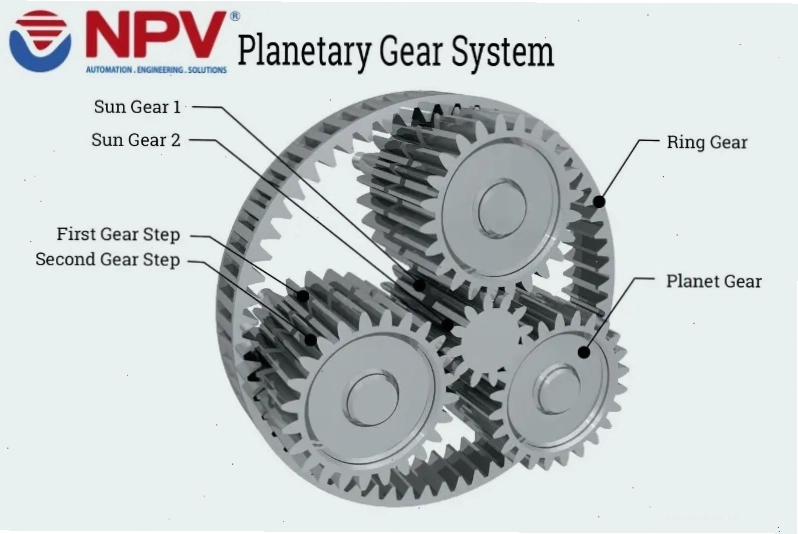

Cấu tạo chi tiết của một bộ bánh răng hành tinh
Để hiểu rõ hơn về cách thức hoạt động, chúng ta cần phân tích cấu tạo của bộ bánh răng hành tinh. Một bộ truyền động bánh răng hành tinh cơ bản bao gồm ba thành phần chính:
- Bánh răng mặt trời (Sun Gear): Nằm ở trung tâm, là bánh răng chủ động hoặc bị động, truyền lực trực tiếp tới các bánh răng hành tinh.
- Các bánh răng hành tinh (Planet Gears): Các bánh răng này quay quanh bánh răng mặt trời và được giữ bởi một trục quay gọi là cánh tay đòn (carrier). Số lượng bánh răng hành tinh thường từ 2 đến 4 tùy thuộc vào thiết kế.
- Bánh răng bao (Ring Gear hoặc Annulus Gear): Bánh răng ngoài cùng có răng ở mặt trong, bao quanh các bánh răng hành tinh. Bánh răng bao thường được gắn cố định hoặc có thể quay, tùy thuộc vào chức năng của hệ thống.
- Khung mang bánh răng hành tinh (Planet Carrier): Đây là bộ phận kết nối các trục của bánh răng hành tinh, cho phép chúng quay quanh bánh răng mặt trời và đồng thời quay theo trục của nó.

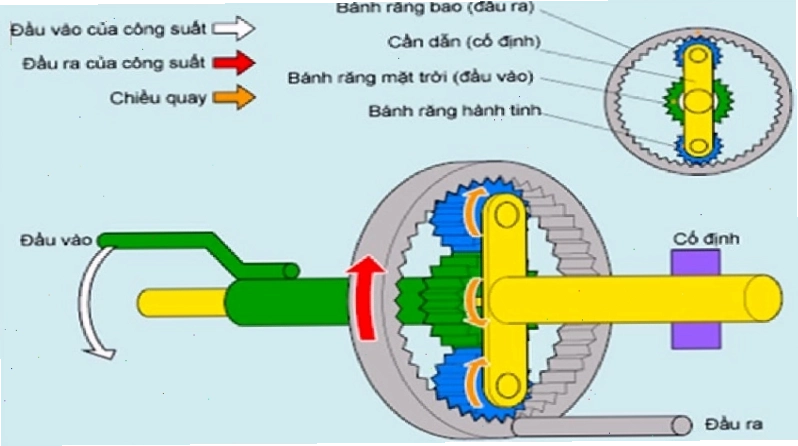

Nguyên lý hoạt động của bánh răng hành tinh
Nguyên lý hoạt động của bánh răng hành tinh dựa trên sự tương tác phức tạp giữa ba thành phần chính. Tùy thuộc vào việc cố định bộ phận nào và bộ phận nào được dẫn động, hệ thống có thể tạo ra các chức năng khác nhau như giảm tốc, tăng tốc hoặc đảo chiều quay.
Nguyên lý hoạt động cơ bản
Khi bánh răng mặt trời quay, nó làm quay các bánh răng hành tinh. Do các bánh răng hành tinh được gắn trên cánh tay đòn, chúng sẽ di chuyển theo một quỹ đạo tròn đồng thời quay quanh trục của mình. Sự quay này sẽ tác động lên bánh răng bao, làm cho nó quay với tốc độ và hướng nhất định.

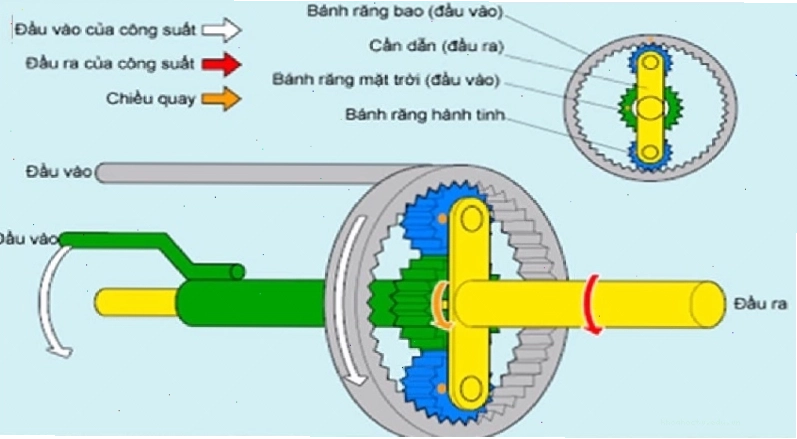

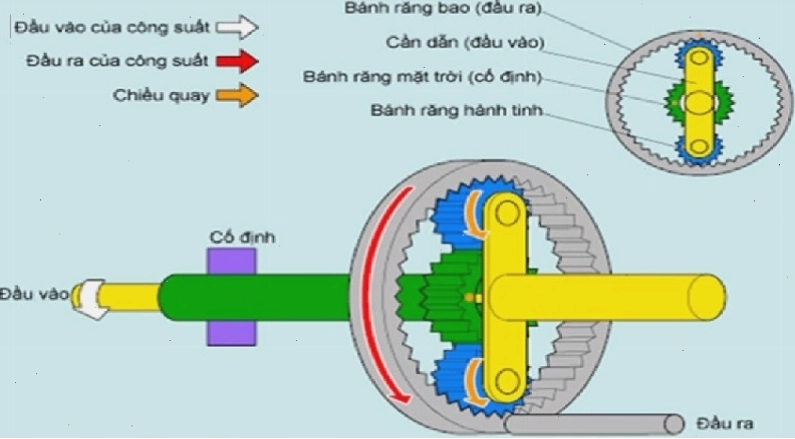

Nguyên lý làm việc của bánh răng hành tinh trên ô tô thường tập trung vào việc tạo ra các tỷ số truyền khác nhau trong hộp số tự động. Bằng cách cố định một trong ba bộ phận (bánh răng mặt trời, bánh răng hành tinh hoặc bánh răng bao) và cho phép hai bộ phận còn lại quay, chúng ta có thể đạt được các tỷ số truyền mong muốn.
Bánh răng hành tinh có tác dụng gì trong hộp số ô tô?
Trong hộp số tự động của ô tô, bánh răng hành tinh có tác dụng gì là vô cùng lớn. Chúng cho phép hộp số thay đổi tỷ số truyền một cách mượt mà và liên tục, giúp tối ưu hóa hiệu suất động cơ, tiết kiệm nhiên liệu và mang lại trải nghiệm lái êm ái. Các bộ bánh răng hành tinh được sắp xếp theo từng cấp số, kết hợp với hệ thống ly hợp và phanh thủy lực để tạo ra các chế độ hoạt động khác nhau.
Các loại bánh răng hành tinh và ứng dụng
Hệ thống bánh răng hành tinh rất đa dạng và được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.
Bánh răng hành tinh hộp số
Đây là ứng dụng phổ biến nhất, được đề cập ở trên, phục vụ cho các loại hộp số tự động trên ô tô, xe tải, máy móc xây dựng, và các thiết bị công nghiệp khác.
Bánh răng hành tinh vi sai
Trong các bộ vi sai của xe, hệ thống bánh răng hành tinh đóng vai trò quan trọng trong việc phân phối lực kéo tới các bánh xe một cách độc lập, giúp xe di chuyển ổn định khi vào cua. Bánh răng hành tinh vi sai đảm bảo mỗi bánh xe có thể quay với tốc độ khác nhau.
Các ứng dụng công nghiệp khác
Ngoài ô tô, hệ thống bánh răng hành tinh còn xuất hiện trong:
- Robot công nghiệp: Cần độ chính xác cao và khả năng chịu tải lớn.
- Máy công cụ: Các loại máy tiện, máy phay, máy mài yêu cầu khả năng điều chỉnh tốc độ chính xác.
- Thiết bị y tế: Máy phẫu thuật, máy chẩn đoán hình ảnh cần sự vận hành êm ái và tin cậy.
- Đồ chơi và thiết bị giải trí: Một số loại động cơ mini sử dụng cơ cấu này.

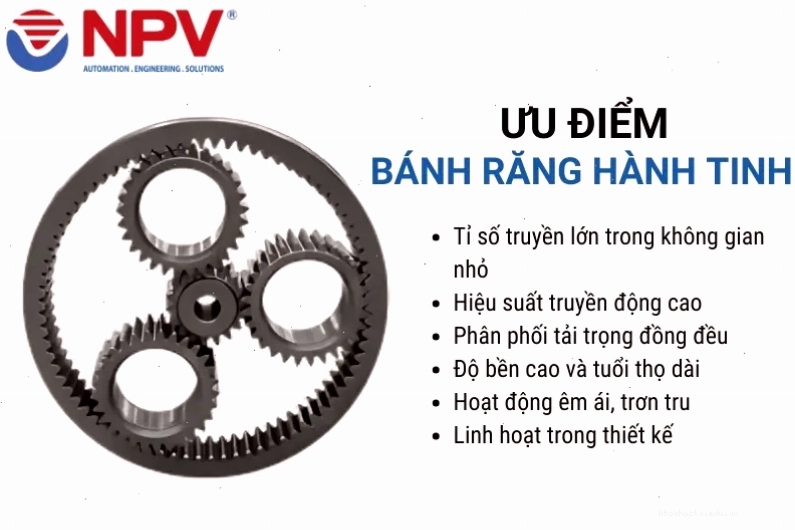

Ưu điểm của hệ thống bánh răng hành tinh
So với các loại hộp số thông thường, hệ thống bánh răng hành tinh mang lại nhiều lợi ích đáng kể:
- Tỷ số truyền cao và linh hoạt: Có thể đạt được tỷ số truyền lớn trong một không gian nhỏ gọn.
- Thiết kế nhỏ gọn, mật độ công suất cao: Truyền được mô-men xoắn lớn trong một kích thước tương đối nhỏ.
- Hoạt động êm ái và độ rung thấp: Sự phân bổ tải trọng đều lên nhiều bánh răng giúp giảm thiểu tiếng ồn và rung động.
- Độ bền và tuổi thọ cao: Các bánh răng được chế tạo từ vật liệu chất lượng và chịu tải đều, giúp tăng tuổi thọ.
- Hiệu suất truyền động cao: Tổn thất năng lượng thấp, đặc biệt khi hoạt động ở các tỷ số truyền gần với 1:1.
Thuật ngữ liên quan: Bánh răng hành tinh tiếng anh
Trong lĩnh vực kỹ thuật, thuật ngữ quốc tế cho hệ thống này là Planetary Gear. Việc nắm vững thuật ngữ này sẽ giúp bạn dễ dàng tra cứu tài liệu và trao đổi với các chuyên gia quốc tế.
Kết luận và lời khuyên
Hệ thống bánh răng hành tinh là một minh chứng cho sự tinh tế và hiệu quả trong kỹ thuật cơ khí hiện đại. Từ vai trò không thể thiếu trong hộp số ô tô đến các ứng dụng trong robot và máy móc công nghiệp, chúng đã chứng minh được tầm quan trọng và giá trị của mình. Hiểu rõ cấu tạo, nguyên lý hoạt động và ưu điểm của bánh răng hành tinh sẽ giúp bạn có cái nhìn sâu sắc hơn về các công nghệ đang định hình thế giới xung quanh chúng ta. Nếu bạn đang tìm kiếm giải pháp truyền động hiệu quả cho dự án của mình, hãy cân nhắc đến sức mạnh và sự linh hoạt mà hệ thống bánh răng hành tinh mang lại.
